Zielsetzung
Heute gibt es verschiedene MikroController-Entwicklungssysteme,
die Stromversorgung, PC-Schnittstelle, LEDs, Tasten etc. auf einer
Platine haben. Will man eine andere MikroController-Familie austesten,
so muss man ein neues (anderes) Entwicklungssystem beschaffen, auf
dem wieder zahlreiche Zusatzkomponenten enthalten sind.

Mit diesem Baukastensystem soll es möglich sein, verschiedene
MikroController-Bausteine mit unterschiedlichen peripheren Bausteinen
zu verbinden.

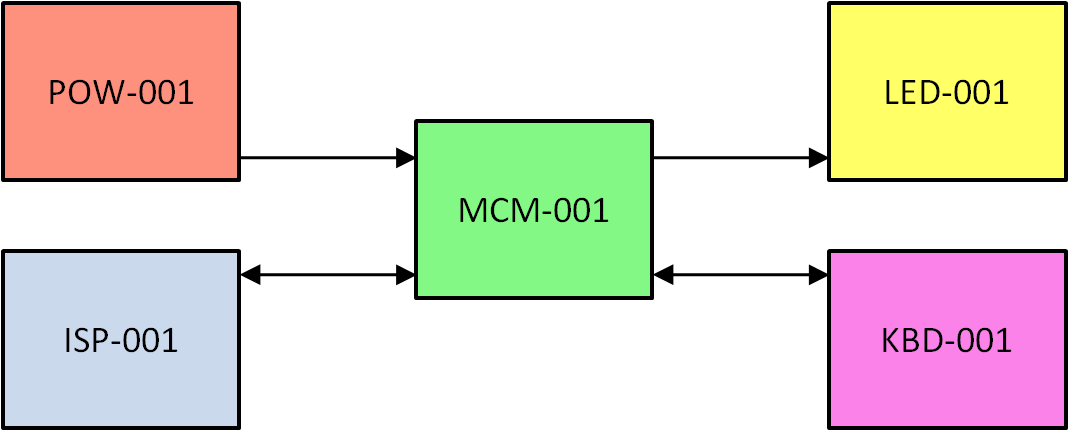

Die Abbildung zeigt einen beispielhaften MikroController-Baukasten, der aus
folgenden Modulen besteht:
| - POW-001 | Spannungsversorgung |
| - ISP-001 | In-System-Programmer |
| - MCM-001 | MikroController |
| - LED-001 | Leuchtdioden |
| - KBD-001 | Tastatur |
Die Spannung für alle Komponenten kommt von der zentralen
Spannungsversorgung POW-001, geht zum MikroController MCM-001
und von dort jeweils über die Port-Verbindungen zu den
angeschlossenen Modulen.
Zum einfachen Nachbau sind die meisten Module auf Lochrasterplatinen
aufgebaut, die wiederum zur Stabilisierung mit Abstandshaltern auf
konststoffbeschichteten Pressspanplatten befestigt sind.
