LCD-001 - Character-Display

Beschreibung des Character-Display.

Abbildungen

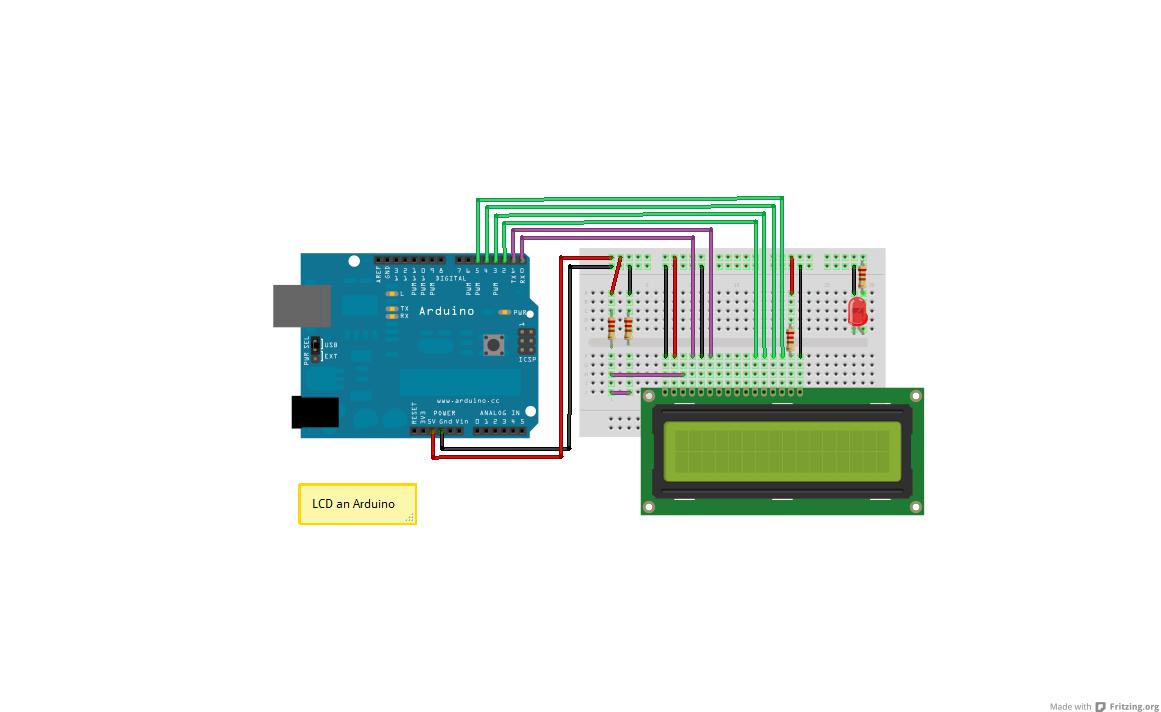

Schaltung mit Steckplatine	Layout auf Lochrasterplatine (von oben)

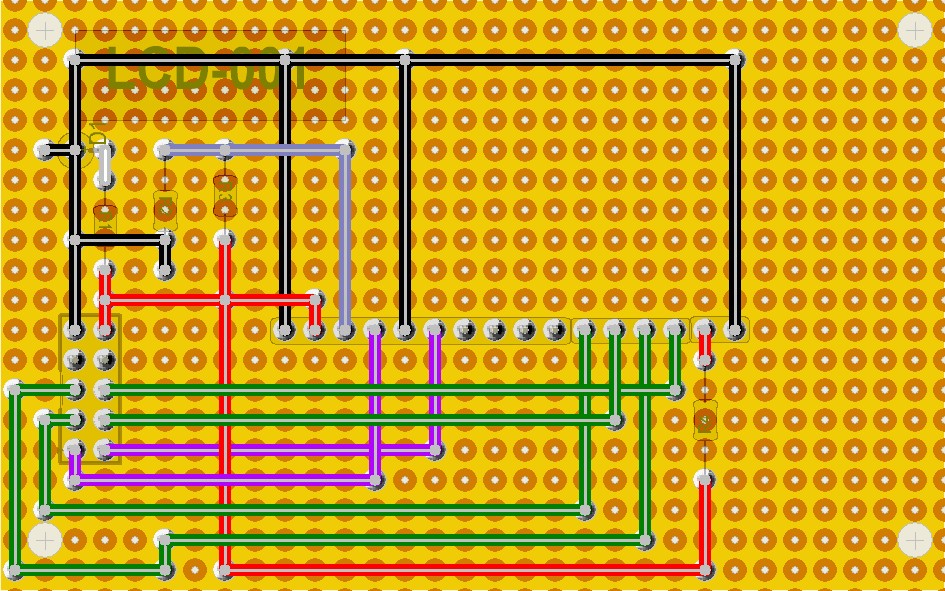

Layout auf Lochrasterplatine (von unten)

Stückliste

Mng	ME	Ref	Id	Beschreibung	Lief	Preis	pro	G-Prs
1		R1	Widerstand 680Ω			0.00	1	0.00
1		C1	Elko 6,5 x 15 mm, 100μF / 32V			0.00	1	0.00
2		C2, C3	Keramik-Kondensator, 100nF			0.00	1	0.00
4		D1-D4	Diode 1N4001, 1000V / 1A			0.00	1	0.00
1		D5	LED 3mm, grün 3,1V			0.00	1	0.00
Gesamt:								0.00

Alle Preise in €uro - Letzte Preisüberprüfung: 01.11.2011 - Alle Angaben ohne Gewähr

Downloads

Fritzung-Schaltplan	LCD-001-Steckplatine.fzz
Layout für Lochmaster V4	LCD-001.LM4

Verweise

[1]	Artikel in Wikipedia
[2]	Artikel in Mikrocontroller.net
