POW-001 - Spannungsversorgung 5V
Die Spannungsversorgung ist die Voraussetzung für viele
MikroController-Schaltungen. Sie versorgt zum einen den
MikroController-Baustein und dieser wiederum die weiteren Module.
Diese Version erzeugt eine stabilisierte Gleichspannung
von 5V.

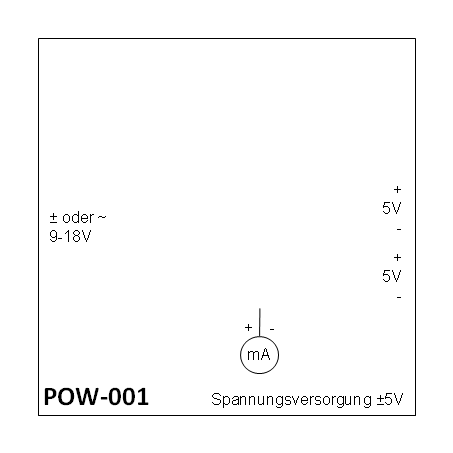

Am Eingang (Stromversorgungsbuchse X1 oder Anschlussklemme X2)
wird eine Gleich- oder Wechselspannung von etwa 9-18V erwartet.
Der Brückengleichrichter bestehend aus den Dioden D1-D4 wandelt
die eingehende Spannung in Gleichspannung um und der Kondensator C1
glättet sie. Zur Spannungsstabilisierung dient der
Spannungsregler 7805, der eine stabile Ausgangsspannung von 5V
erzeugt.
Die grüne Leuchtdiode D5 zeigt an, daß eine Spannung
anliegt. An der Klemme X3 kann ein Amperemeter angeschlossen werden,
um den Stromverbrauch der Verbraucher zu messen. Ist kein Amperemeter
angeschlossen muß die Klemme mit einem Jumper kurzgeschlossen
werden. An den beiden Ausgangsklemmen X4 und X5 können 2
Verbraucher gleichzeitig angeschlossen werden.

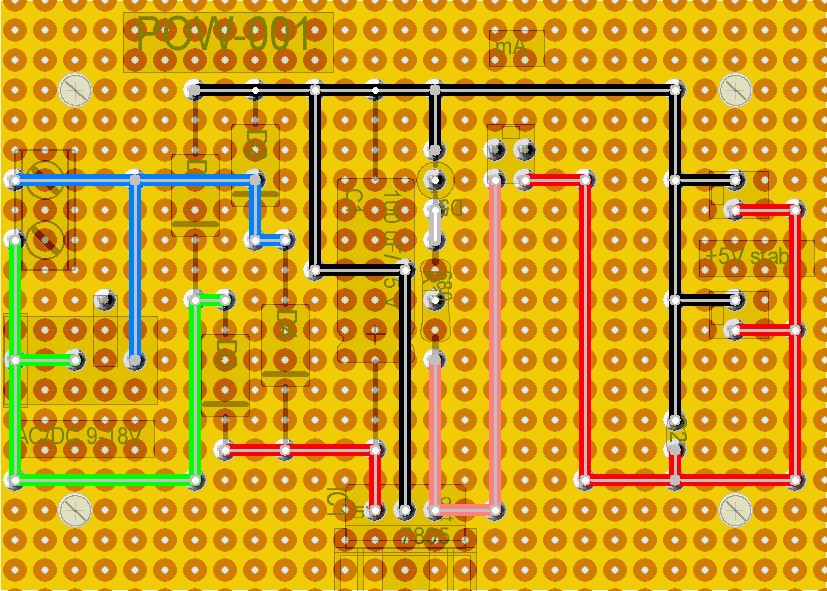

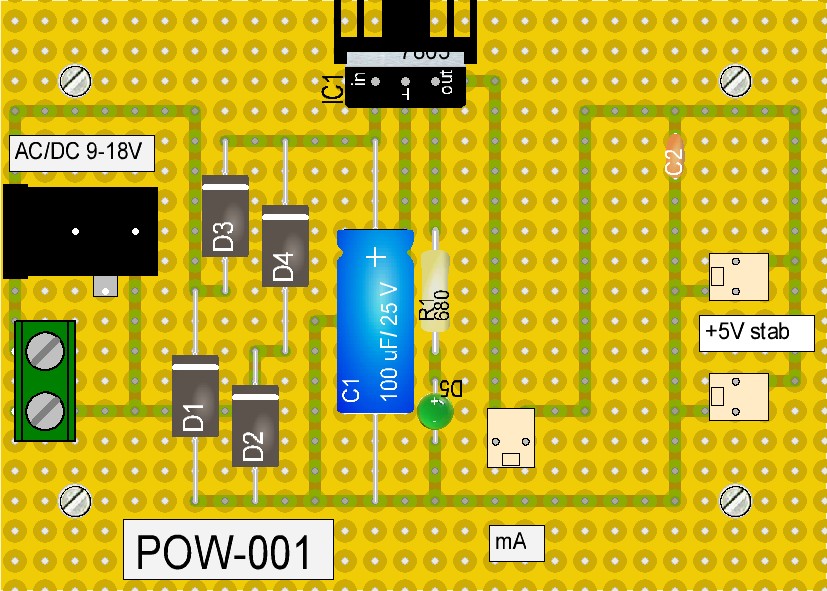

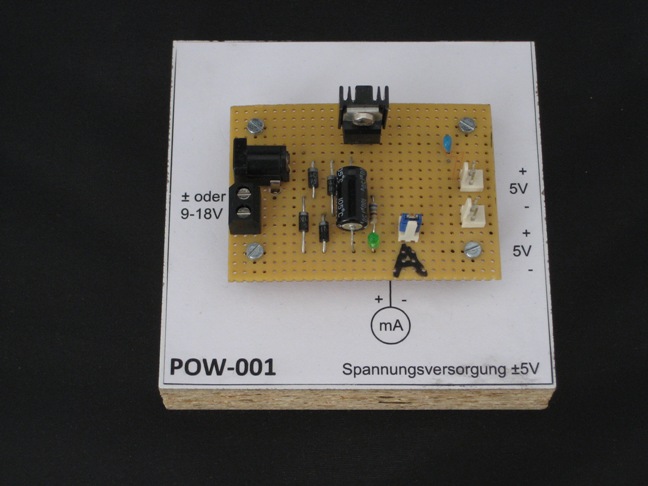

Die Schaltung wurde auf einer verkürzten Lochrasterplatine (50x70mm)
realisiert.
Sollte die Eingangsspannung zu hoch sein oder der Spannungsregler 7805
zu heiß werden können Dioden (z.B. 1N4001) vor dem Eingang
des Spannungsregler eingebaut werden. Pro Diode kann man je nach
Belastung mit einem Spannungsabfall von 0,5-1V rechnen.
| Mng |
ME |
Ref |
Id |
Beschreibung |
Lief |
Preis |
pro |
G-Prs |
| 1 |
St |
R1 |
1/4W 680 | Kohleschichtwiderstand 680Ω, 5% |
 |
0.33 |
10 |
0.03 |
| 1 |
St |
C1 |
AX 100/25 | Elektrolytkondensator 100μF, 25V |
|
0.16 |
1 |
0.16 |
| 1 |
St |
C2 |
X7R-5 100N | Keramik-Kondensator 100nF, 5mm, 10% |
|
0.06 |
1 |
0.06 |
| 4 |
St |
D1-D4 |
1N 4001 | Diode 50V, 1A |
|
0.02 |
1 |
0.08 |
| 1 |
St |
D5 |
LED 3MM ST GN | LED 3mm Standard, grün, 565nm |
|
0.07 |
1 |
0.07 |
| 1 |
St |
IC1 |
μA 7805 | Spannungsregler +5V, 1A |
|
0.28 |
1 |
0.28 |
| 1 |
St |
X1 |
AKL 101-02 | Anschlussklemme 2-pol, RM 5,08mm |
|
0.29 |
1 |
0.29 |
| 1 |
St |
X2 |
HEBW 21 | Stromversorgungbuchse 2,1mm |
|
0.12 |
1 |
0.12 |
| 3 |
St |
X3-X5 |
PSS 254/2G | Einzelstecker 2-pol RM2,54mm |
|
0.05 |
1 |
0.15 |
| 1 |
St |
|
V PR5/15-M3 | Kühlkörper M3, TO220, 36K/W |
|
0.51 |
1 |
0.51 |
| 1 |
St |
|
SZK M3X6-200 | Zylinderkopfschraube M3x6mm |
|
1.60 |
200 |
0.01 |
| 1 |
St |
|
JUMPER 2,54GL SW | Jumper 2,54mm schwarz mit Grifflasche |
|
0.04 |
1 |
0.04 |
| 150 |
mm |
|
SILBER 0,6MM | Silberdraht 0,6 mm |
|
2.05 |
10000 |
0.03 |
| 1 |
St |
|
H25PR050 | Lochrasterplatine RM2,5mm 50x100mm |
|
0.81 |
1 |
0.81 |
| 1 |
St |
|
BR01 | Holzbrett kunstoffbeschichtet weiß 20mm 100x100mm |
 |
0.20 |
1 |
0.20 |
| 4 |
St |
|
SZK M2,5X8-200 | Zylinderkopfschraube M2,5x8mm |
|
2.00 |
200 |
0.04 |
| 4 |
St |
|
SSK M2,5X16-200 | Flachsenkkopfschraube M2,5x16mm |
|
2.30 |
200 |
0.05 |
| 4 |
St |
|
ABH 2,5X10 | Abstandshalter M2,5x10mm |
 |
15.00 |
150 |
0.40 |
| Gesamt: | 3.33 |
Alle Preise in €uro - Letzte Preisüberprüfung: 01.11.2011 - Alle Angaben ohne Gewähr
